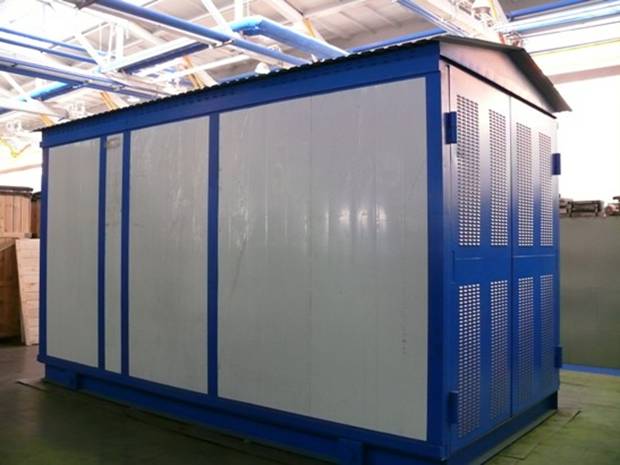

КТПН наружной установки киоскового типа
Назначение и область применения киосковой трансформаторной подстанции КТП
Комплектные трансформаторные подстанции киоскового типа (далее КТП) наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.
КТП используются для электроснабжения объектов промышленности, сельского хозяйства, коммунальных потребителей и небольших населенных пунктов, объектов строительства, горноперерабатывающих, нефтегазодобывающих предприятий и других объектов.
Трансформаторная подстанция КТП изготовлена в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ и имеет сертификат соответствия. Условия эксплуатации подстанций КТП: от -45°С до +50°С.
Структура условного обозначения подстанции КТП
- КТП - Х1 Х2 / Х3 - Х4 / 0,4 У1
- К - комплектная;
- Т - трансформаторная;
- П - подстанция;
- Х1 - исполнение: т - тупиковая, п - проходная;
- Х2 - исполнение вводов ВН: В - воздушный, К - кабельный;
- Х3 - мощность силового трансформатора, кВА;
- Х4 - номинальное напряжение на стороне ВН: 6 или 10 кВ;
- 0,4 - номинальное напряжение на стороне НН, кВ;
- У1 - климатическое исполнение и категория размещения по ГОСТ 15150 - 69.
Пример записи: КТП-ТВ 630 / 10 / 0,4 У1
Типы исполнения подстанций КТП по мощностям
- КТП-63 10(6)/0,4-У1
- КТП-100 10(6)/0,4-У1
- КТП-160 10(6)/0,4-У1
- КТП-250 10(6)/0,4-У1
- КТП-400 10(6)/0,4-У1
- КТП-630 10(6)/0,4-У1
- КТП-1000 10(6)/0,4-У1
По индивидуальному заказу могут быть изготовлены на мощность трансформаторов 1600 и 2500 кВА.
Условия эксплуатации
Нормальная работа подстанции обеспечивается при:
- высоте установки над уровнем моря не более 1000 м;
- температуре окружающего воздуха от - 40°С до + 40°С, а также при эпизодическом cнижении температуры до - 45°С;
- среднесуточной относительной влажности воздуха до 80% при + 15°С;
- при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.
КТП не предназначена для работы в условиях:
- тряски, вибрации, ударов;
- взрывоопасных местах;
- окружающая воздушная среда не должна содержать едких паров, пыли и газов
- в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
Степень защиты КТП по ГОСТ-14254 – IP-44.
Комплектность киосковой подстанций КТП
Комплектные трансформаторные подстанции киоскового типа комплектуются согласно опросному листу, согласуемого с Заказчиком.
Конструктивное исполнение киосковой подстанции КТП
Конструкция КТП включает в себя:
- устройство распределительное высокого напряжения (УВН);
- понижающий силовой трансформатор, снижающий первичное напряжение с 6-10 кВ до вторичного напряжения 0,4 кВ;
- устройство распределительное низкого напряжения (РУНН), питающее потребителей.
Блок УВН в киосковой подстанции КТП
Высоковольтная камера КСО-303, камера КСО-366М с коммутационным аппаратом - разъединитель РВЗ или автогазовый вылючатель нагрузи ВНА, так же в камере устанавливаются высоковольтные предохранители ПКТ. Осмотр состояния предохранителей ПКТ и силовых контактов разъединителя или выключателя нагрузки, осуществляется через смотровые окна в дверях КСО.
Блок трансформатора в КТП
В блоке устанавливается силовой масляный трансформатор ТМ, ТМГ, ТМЗ или трансформатор с литой (сухой) изоляцией типа ТС, ТСЛ, а так же контактная шина с блоков УВН 6(10) кВ и РУНН 0,4 кВ.
Блок РУНН в киосковой подстанции КТП
В качестве вводного низковольтного коммутационного аппарата используются: рубильник в комбинации с предохранителями или рубильник в комбинации с автоматическим выключателем. Линейные распределительные аппараты компонуются из рубильников с предохранителями типа РПС или автоматических выключателей типа ВА. Так же в состав РУНН входят трансформаторы тока, приборы контроля за напряжением и током, щит учета электроэнергии, блок управления уличным освещением, разрядники низковольтные, щит собственных нужд, сборные шины.
КТП киоскового типа имеет следующие виды защит:
1) На стороне ВН от: атмосферных перенапряжений; междуфазных коротких замыканий.
2) На стороне НН от: перегрузки силового трансформатора; перегрузки и коротких замыканий линий напряжением 0,4 кВ; коротких замыканий линий наружного освещения, цепей обогрева, цепей внутреннего освещения КТП; однофазных коротких замыканий линий 0,4 кВ (для КТП с воздушными выводами 0,4 кВ); атмосферных перенапряжений (для КТП с воздушными выводами 0,4 кВ).
В киосковой КТП имеются блокировки:
1) предотвращающие включение заземляющих ножей разъединителя при включенных главных ножах;
2) открывание дверей камер КСО при включенных выключателях ВНА.
3) блокировка между главными и заземляющими ножами разъединителя 6(10) кВ, не допускающая включение главных ножей при включенных заземляющих ножах и включение заземляющих ножей при включенных главных ножах. Блокировка выполнена на приводе разъединителя 6(10) кВ и состоит из двух дисков, конструкция которых не допускает одновременное манипулирование (вращение) валами привода;
