Шкафы обогрева выключателей серии ШОВ

ШОВ-1- Для обогрева выключателей и их приводов с мощностью нагревателей до 10 кВт на фазу при одновременном выключении баков и приводовНазначение и область применения

• ШОВ-2 – Для обогрева выключателей и их приводов с мощностью нагревателей до 10 кВт на фазу при одновременном выключении баков и приводов
• ШОВ-3 – Для обогрева выключателей и их приводов с мощностью нагревателей свыше 10 кВт.
• ШОВ-4 – Для обогрева выключателей и их приводов с мощностью нагревателей свыше 10 кВт, а также для питания моторных приводов выключателей и разъединителей.

Технические данные

• Номинальное напряжение: 220/380 В
• Номинальный ток шкафа, А: 250, 400
• Номинальный ток линии обогрева – по заказу
• Перечень встраиваемой в шкафы аппаратуры приведен в табл. 1-3

Конструктивное исполнение

• Степень защиты: IР 31, IР 54
• Климатическое исполнение: У1, УХЛ1

 Таблица 1. Перечень встраиваемой в шкаф ШОВ-1

Таблица 3. Перечень встраиваемой в шкаф ШОВ-4

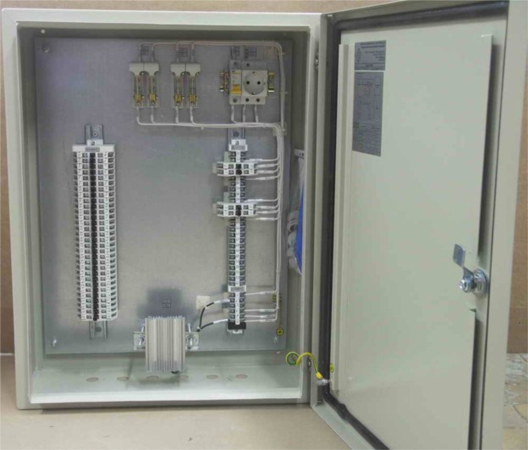

IPD  - Шкафы промежуточных зажимов

Модели:Назначение
Шкафы наружной установки (обогреваемые) на открытую часть подстанции используются для соединения вторичных цепей открытых распределительных устройств 35-220 кВ электростанций и подстанций. Модели в пределах серии отличаются друг от друга количеством клемм (зажимов) и габаритами.

• ШЗВ-30
• ШЗВ-60
• ШЗВ-80
• ШЗВ-90
• ШЗВ-120
• ШЗВ-150
• ШЗВ-200
