БКТПН наружной установки блочного типа
Комплектные трансформаторные подстанции наружной установки в бетонном корпусе типа БКТПНнапряжением 6(10)/0,4кВ мощностью от 100кВА до 1250кВа применяются в сетях с изолированной нейтралью на стороне 6(10)кВ и глухозаземленной нейтралью на стороне 0,4кВ для электроснабжения промышленных, жилищно-коммунальных, инфраструктурных объектов, а также коттеджных поселков и зон индивидуальной застройки.

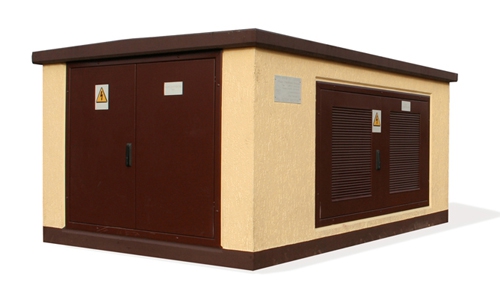

КТПН представляет собой бетонный корпус с установленным в нем электротехническим оборудованием.
Корпус БКТПН состоит из:
- наземного объемного бетонного блока;
- подвального объемного бетонного блока.
БКТПН выполняется как однотрансформаторная подстанция (БКТПН), так и двухтрансформаторная подстанция (2БКТПН).
Однотрансформаторная БКТПН производится двух видов:
- левосторонняя - вход в отсек РУ находится на левой стене относительно ворот трансформаторного отсека;
- правосторонняя - вход в отсек РУ находится на правой стене относительно
Основные технические параметры
|
Номинальное напряжение на стороне ВН, кВ: |
|
|
Наибольшее рабочее напряжение (линейное), кВ: |
7,2; 12,0 |
|
Номинальное напряжение на стороне НН, кВ: |
|
|
Мощность силового трансформатора, кВА: |
100; 160; 250; 400; 630; 1000; 1250 |
|
Номинальный ток сборных шин на стороне ВН, А: |
|
|
Номинальный ток сборных шин на стороне НН, А: |
400; 630; 800; 1000; 1600; 2000 |
|
Ток термической стойкости сборных шин на стороне ВН, кА/2с: |
|
|
Номинальное напряжение вспомогательных цепей, В: |
|
|
Габаритные размеры, мм: |
|
|
Масса, кг: |
|
Структура условного обозначения
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Число силовых трансформаторов (при одном трансформаторе число не указывается). |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Комплектная трансформаторная подстанция наружной установки. |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Исполнение корпуса КТП: |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Мощность силового трансформатора (100, 160, 250, 400, 630, 1000, 1250) кВА. |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Класс напряжения на стороне высокого напряжения (ВН) 6 или 10 кВ. |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Класс напряжения на стороне низшего напряжения (НН) 0,4 кВ. |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Вид исполнения: |
|
Х БКТПН -Х/Х/Х-Х-Х Х УХЛ1 |
Исполнение ввода ВН: |
|
Х БКТПН -Х/Х/Х-Х-Х ХУХЛ1 |
Исполнение ввода НН: |
|
Х БКТПН -Х/Х/Х-Х-Х ХУХЛ1 |
Климатическое исполнение и категория размещения. |
Конструкция
Корпус БКТПН изготовлен из высокопрочного бетона, в котором предусмотрена естественная приточно-вытяжная вентиляция, которая осуществляется через вентиляционные проемы, оснащенные защитными жалюзи.
Наземный объемный блок представляет собой монолитную железобетонную конструкцию, с которой жестко соединена плита пола. Внутри объем блока разбит на отсек силового трансформатора, отсек распределительного устройства высшего и низшего напряжения (РУВН и РУНН).
Подвальный объемный блок представляет собой монолитную железобетонную конструкцию прямоугольной формы, установленную на фундаментную плиту. В стенах блока предусмотрены отверстия с тонкостенной перегородкой для ввода и вывода кабелей.
