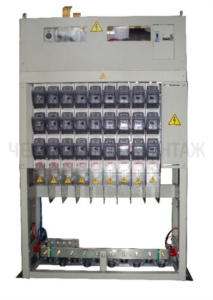

Шкаф низкого напряжения типа ШНН предназначен для комплектования трансформаторных подстанций и распределительных пунктов напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, а также для защиты кабельных линий от перегрузок и токов короткого замыкания отходящих линий, от 8 до 12 групп (по индивидуальному заказу количество отходящих линий может быть увеличено).

Особенности и преимущества:

Отличительными особенностями ШНН является:

• При увеличении мощности существующих БКТП и РТП применение ШНН данного типа дает существенную экономию полезной площади благодаря малым габаритным размерам шкафов;
• Установка разъединителей непосредственно на шкафах позволяет сократить объемы монтажных работ на объекте;
• Предохранители типа ППН устанавливаются в рубильниках (выключатели-предохранители) серии ARS (пр-во APATOR), Vertigroup (пр-во WEBER) - рубильники низкого напряжения (до 690 В), разработанные с учетом современных требований и использованием высококачественных изоляционных и проводниковых материалов.

Рубильники с функцией защиты ARS, Vertigroup полностью заменяют конструкцию, состоящую из обычного рубильника, кабелей, и держателей предохранителей.
Конструкция рубильников ARS, Vertigroup обеспечивает хорошую коммутационную способность, большой ресурс работы, малые габаритные размеры, невысокую стоимость по сравнению с трехфазным автоматическим выключателем и безопасную работу обслуживающего персонала.

Рубильники типа АRS, Vertigroup состоят из следующих частей:

• трехполюсного планочного основания, которое устанавливается непосредственно на токонесущую шину, оснащенного пружинными контактными губками для плавких предохранителей, соединенных с кабельными зажимами. Используя разные типы зажимов, допускается использование голого кабеля или кабеля с наконечником;
• защитного корпуса, оснащенного дугогасительными камерами;
• съемными блок-крышками под плавкие вставки, осуществляющими однофазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блок-крышки.

По желанию заказчика выключатели-предохранители типа АRS, Vertigroup могут комплектоваться встраиваемыми трансформаторами тока.

Конструктивная особенность ARS, Vertigroup позволяет изготавливать кабельные отводы не только вниз, но и вправо, влево, вверх и внутрь.

Выключение производится путем оттягивания на себя блок - крышки (рычага). Операцию выключения разрешается проводить под нагрузкой.

Рубильники с функцией защиты типа ARS, Vertigroup - это современное решение, обеспечивающее следующие преимущества перед автоматическим выключателем:

• Видимый разрыв;
• Простая конструкция;
• Отсутствие возможности «залипания» контактов при коротком замыкании;
• Малые габариты;
• Покрытые серебром контакты.
• Выполнены из материалов, препятствующих горению, обеспечивают безопасность персонала.

Могут оснащаться как рубильниками с видимым разрывом, так и выкатными автоматическими выключателями на вводе и секционным выкатным автоматическим выключателем.

В шкафу ШНН по требованию заказчика могут быть установлены трансформаторы тока 1500/5 А для измерения и учета электроэнергии на вводе и на отходящих линиях, а также светосигнальная аппаратура.

Условия эксплуатации

• Температура эксплуатации от -45 °С до +40 °С;
• Вид климатического исполнения - УЗ по ГОСТ 15150-69;
• Высота установки над уровнем моря - не более 1000 м;
• Относительная влажность внутри помещения - до 90% при температуре 20 °С.

Характеристики

Структура условного обозначения

ШНН-ХХ1-ХХ2-ХХХХ3 У3

ШНН – Наименование устройства;
ХХ1 - Типоисполнение шкафа (01 – левый, 02 – правый);
ХХ2 - Количество отходящих линий;
ХХХХ3 - Значение номинального тока, А;
У3 -Климатическое исполнение и категория размещения по ГОСТ 15150-69.
