Назначение

Шкафы распределительные ШР-11 и силовые ШРС-1 предназначены для приема и распределения электрической энергии, защиты электрических цепей от токов короткого замыкания.

Конструктивное исполнение

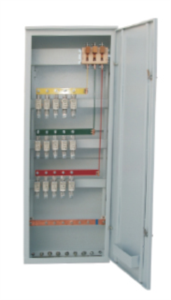

Шкафы распределительные силовые ШРС-1 и ШР-11 собираются на базе корпусов ШР. Панели шкафа представляют собой сборно-разборную конструкцию, изготовленную из гнутых металлических профилей, с установленной на ней вводной и коммутационно-защитной аппаратурой. Корпус шкафа комплектуется внутренней рамой, предусмотренной для установки рубильника типа ВР-32 и предохранителей типа ПН-2, ППН-35, ПП-35. Электрические цепи внутри шкафа выполняются при помощи комплекта силовых шин. Конструкция обеспечивает ввод и вывод проводов и кабелей снизу шкафа.

Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50Гц с глухозаземленнои нейтралью, а также для защиты линий приема и с защитой отходящих линий предохранителями. Питание осуществляется от одного или двух независимых источников электропитания.

Выдерживаемый ударный ток:

• при номинальном токе шкафа 250А - не менее ЮкА;
• при номинальном токе шкафа 400А - не менее 25кА;

Силовые шкафы ШР имеют дополнительные возможности для применения.

Шкафы могут содержать следующие модули:

• вводный модуль;
• распределительный модуль;
• контрольный модуль с индикацией входного напряжения;
• дополнительное оборудование.

Для заказа оборудования скачайте опросный лист и отпраьте на почту: 5978218@mail.ru
