ЯВК-8801 ящики ввода
Техническое описание
Назначение и область применения
Ящики ввода предназначены для обеспечения энергией электроустановок в сетях переменного тока частоты 50, 60 Hz напряжением 380/220 V.
Условия эксплуатации
- Степень защиты ящика от воздействия окружающей среды — IP54 (по ГОСТ 14254).
- Условия работы:
- высота размещения над уровнем моря до 2000 м;
- рабочая температура окружающего воздуха от –45°C до +40°C;
- относительная влажность окружающего воздуха не более 98% при температуре 25°C;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- непосредственное воздействие солнечной радиации отсутствует.
- Рабочее положение в пространстве — установка в вертикальной плоскости с допустимым отклонением от вертикали до 5° в любую сторону.
- Номинальный режим работы ящиков — продолжительный.
- Гарантийный срок эксплуатации — 2 года со дня ввода в эксплуатацию, но не более 2,5 лет со дня поступления потребителю.
Технические данные

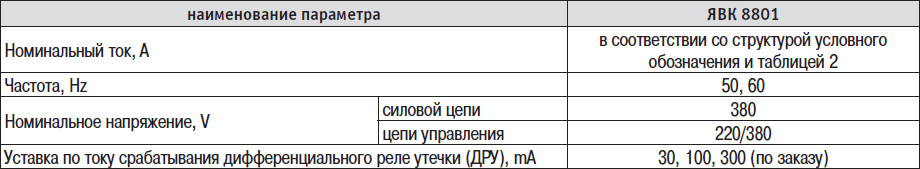

Таблица 1. Основные технические данные
Функциональные возможности
Ящики ввода серии ЯВК 8801 обеспечивают:
- ручное включение-отключение питания отходящей линии;
- автоматическое отключение питания при наличии токов перегрузки и токов короткого замыкания, а также токов утечки в отходящей линии;
- сигнализацию о наличии напряжения на вводе и об отключении дифференциальным реле утечки.
Конструкция
Ящики ввода изготавливаются трех типоисполнений, отличающихся номинальным током и характером присоединения отходящей линии (табл. 2).
В конструктивном отношении ящики ввода изготавливаются в двух вариантах: ящики навесного и ящики напольного исполнения, состоящие из собственно
ящика и опорного каркаса (рис. 1—4).
Передняя крышка оборудована четырьмя или шестью быстрооткрываемыми зажимами, которые закрываются специальным ключом, входящим в комплект поставки. На передней крышке расположены привод автоматического выключателя, светосигнальная арматура зеленого и оранжевого цвета и кнопка сброса сигнализации отключения дифференциальным реле утечки. У привода автоматического выключателя имеется возможность запирания его в положении “Вкл.” и “Откл.” навесным замком. Замок заводом изготовителем не производится и в комплект поставки не входит.
Формулировка заказа
В заказе на ящики ввода серии ЯВК 8801 необходимо указать:
- типовое обозначение ящика;
- уставку по току срабатывания дифференциального реле утечки;
- номер технических условий.
Примеры записи ящиков при заказе

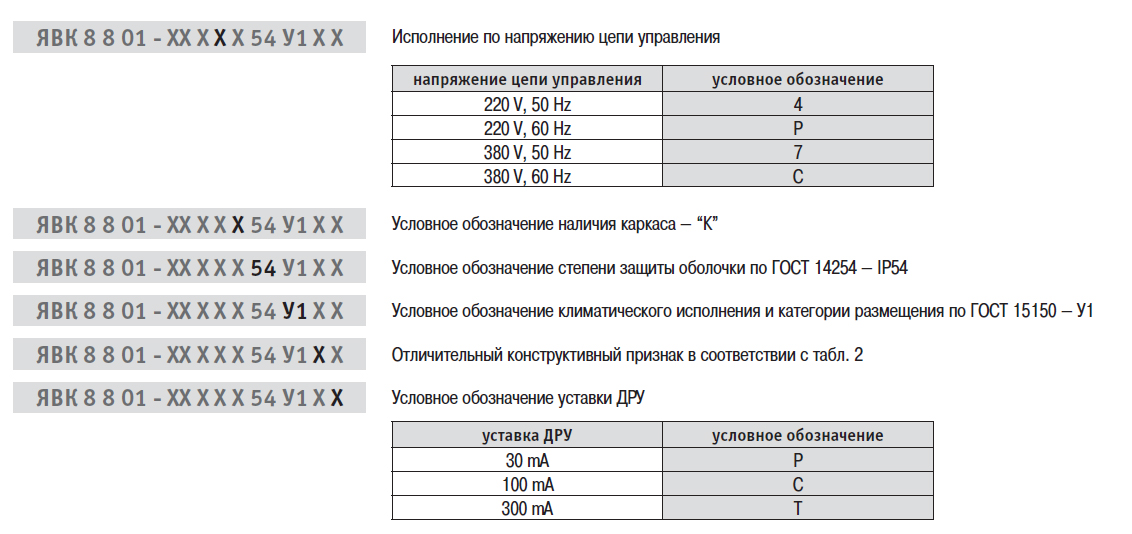

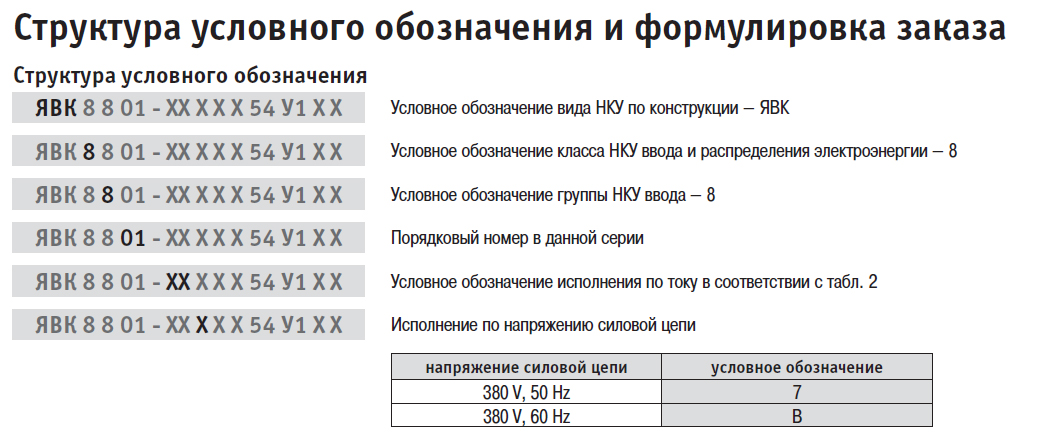

Пример записи обозначения ящика ввода однофидерного с розеткой, с автоматическим выключателем с номинальным током теплового максимального расцепителя на 25 А, напряжением силовой цепи 380 V, 50 Hz, напряжением цепи управления 220 V, 50 Hz, уставка по току срабатывания дифференциального реле утечки 30 mA, на каркасе:
“Ящик ЯВК 8801-3474К54У1АР”.
Обозначение ящика ввода однофидерного с розеткой, экспортного исполнения, с автоматическим выключателем с номинальным током теплового максимального расцепителя на 63 А, напряжением силовой цепи 380 V, 60 Hz, напряжением цепи управления 220 V, 60 Hz, уставка по току срабатывания дифференциального реле утечки 100 mA, без каркаса:
“Ящик ЯВК 8801-38ВР54У1АС”.
В комплект поставки входят:
- Ящик — 1 шт.;
- Ключ — 1 шт.;
- Кабельная вилка — по количеству установленных на ящике розеток;
- Каркас — 1 шт. по заказу;
- Паспорт — 1 шт.
