Ящики управления освещением серии ЯУО 9601, ЯУО 9602, ЯУО 9603

Назначение

Ящики управления освещением ЯУО предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, люминесцентными и др.).

Ящики управления освещением ЯУО могут также применяться в осветительных и облучательных установках сельскохозяйственных производств для организации "светового дня" в птицеводческих и животноводческих помещениях, при искусственном выращивании овощных культур и др.

Ящики управления освещением серии ЯУО 9601, ЯУО 9602 и ЯУО 9603 изготавливаются как на импортном, так на и отечественном оборудовании.

Функциональные возможности

Ящики управления освещением ЯУО-9601, ЯУО-9602, ЯУО-9603 обеспечивают:

• Включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
• Отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым реле времени суточным типа 2РВМ (только схема ЯУО9601 и ЯУО 9603);
• Ручное включение и отключение осветительной установки кнопками, установленными на дверях ящика;
• Включение и отключение осветительной установки посредством устройств телемеханики из диспетчерского пункта энергослужбы.

Режимы управления освещением

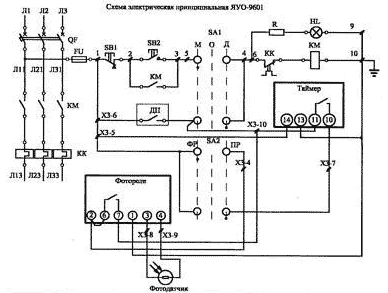

В схеме ЯУО 9601 возможен автоматический режим управления освещением только по времени, по времени и уровню освещенности и только по уровню освещенности, а также ручной и дистанционный режимы управления.

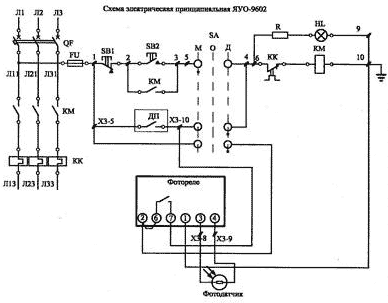

В схеме ЯУО 9602 возможен автоматический режим управления освещением только по уровню освещенности, ручной и дистанционный режимы управления.

В схеме ЯУО 9603 возможен автоматический режим управления освещением только по программе, задаваемой суточным реле времени 2РВМ, ручной и дистанционный режим управления.

Общие характеристики ЯУО

Конструкция

Ящик управления ЯУО9601 состоит из 3-х частей:

• Силовая (автоматический выключатель, электромагнитный пускатель);
• Аппаратура управления (фотореле и суточное реле времени);
• Выносной фотодатчик.

Ящик управления ЯУО9602:

• Силовая (автоматический выключатель, электромагнитный пускатель);
• Аппаратура управления (фотореле);
• Выносной фотодатчик.

Ящик управления ЯУО9603:

• Силовая (автоматический выключатель, электромагнитный пускатель);
• Аппаратура управления (суточное реле времени).
• Ящики управления освещением серии ЯУО изготавливаются в металлических шкафах.

Тип и габаритные размеры шкафов указаны в таблице 1.

 Таблица 1

Структура условного обозначения
