Выкатной элемент ВБЧ-С-Р-10



Описание

Выкатной элемент ВБЧ-С-Р-10 предназначен для коммутации электрических цепей в нормальных и аварийных режимах в шкафах КРУ типа КРУЭ-10, КРУЭП-10, ПП-10-6/630 ХЛ1 экскаваторов, нефтебуровых установок, а также других типов КРУ промышленных и сетевых установок. номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц.

Условия эксплуатации

Выкатной элемент ВБЧ-С-Р-10 рассчитан для работы в следующих условиях:

  • высота над уровнем моря - до 1000 м;
  • верхнее значение температуры окружающего ВЭ воздуха в КРУ - плюс 55°С;
  • нижнее значение температуры окружающего ВЭ воздуха в КРУ - минус 40°С;
  • климатическое исполнение У2 по ГОСТ 15150.

Работа ВЭ

ВЭ может занимать в корпусе шкафа КРУ два фиксированных положения:

  • рабочее - контакты главных цепей и штепсельные разъемы вспомогательных цепей замкнуты.
  • контрольное - контакты главных цепей разомкнуты, штепсельные разъемы вспомогательных цепей - замкнуты.

Положение ВЭ вне шкафа КРУ является ремонтным - все цепи разомкнуты (для осмотра и ремонта ВЭ может полностью выкатываться из корпуса шкафа). Перемещение ВЭ производится после расфиксации при помощи рычага доводки, являющегося принадлежностью КРУ.

Для того чтобы ВЭ переместить из рабочего положения в контрольное и (или) обратно необходимо осуществить следующее:

  • отключить выключатель дистанционно или вручную;
  • расфиксировать выкатной элемент, для чего: повернуть рукоятку фиксатора 1 по часовой стрелке в положение «РАЗБЛОКИРОВАНО», при этомв начальный момент отключится выключатель, если он не был отключен по цепям управления, а затем переместятся внутрь рамы ВЭ фиксаторы 3 и 4, после чего ВЭ полностью расфиксирован;
  • вставить рычаг доводки в зацеп 3 на основании ВЭ и повернуть его, выкатив ВЭ из КРУ;
  • выкатить (или вкатить) ВЭ до фиксированного положения;
  • дальнейшим поворотом рычага доводки (или вручную) переместить ВЭ до фиксации в контрольном положении.

Технические характеристики



Наименование параметра

Значение параметра



ВБЧ-С-Р-10-20/630

ВБЧ-С-Р-10-20/1000

Применяемый тип вакуумного выключателя

ВВР-10-20/1000 УХЛ2

Номинальное напряжение, кВ

10

Наибольшее напряжение, кВ

12

Номинальный ток, А

630

1000

Номинальный ток отключения, кА

20

Сквозной ток короткого замыкания, кА

ток электродинамической стойкости

51

ток термической стойкости 3 сек.

20

Номинальное напряжение блока управления, В

220

Механический ресурс операций В-О, не менее

ресурс по коммутационной износостойкости при токе 60-100% от номинального, операций В-О, не менее

50000

ресурс по коммутационной износостойкости при номинальном токе отключения, операций В-О, не менее

50000

Электрическое сопротивления полюса без учета разъемных контактов, мкОм

90

75



Габаритные размеры

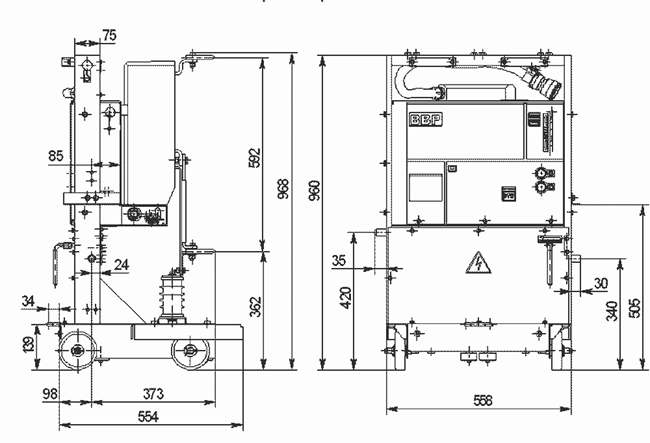

для исполнения 1

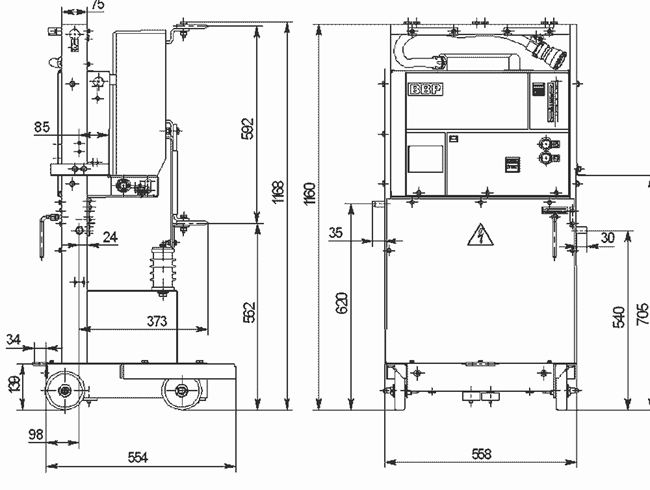

для исполнения 2
